monoBLOCK® der neuen Generation – 5-Achs-Fräsen mit Schwenk-Rundtisch neu definiert

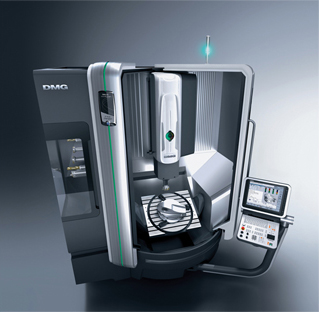

Archiv | 02.03.2011 | Die DMU 65 monoBLOCK® von DMG bietet Hightech zum attraktiven Preis und setzt mit überzeugenden Leistungsmerkmalen einen neuen Benchmark in ihrer Klasse.
Die DMU 65 monoBLOCK® beherrscht in ihren
flexiblen Ausbaustufen von der 3-Achs-Maschine mit 1000 x 650 mm großem
Tisch bis zu 5-Achs-Ausführung mit dynamischem Schwenk-Rundtisch alle
Disziplinen der Frästechnik vom Schruppen bis zur Finishbearbeitung auf
einem kompromisslos hohen Niveau und zu einem höchst attraktiven Preis.
So bietet die DMU 65 monoBLOCK® beispielsweise bereits für weniger als 180.000 Euro den Einstieg in die Hightech-Welt der 5-Achs-Simultanbearbeitung.
Kompaktes "Raumwunder"
Mit der DMU 65 monoBLOCK®
präsentiert DMG eine Weltpremiere für alle
Branchen. Das Eingangs zitierte „kompromisslos hohe Niveau“ wird bereits
in den konstruktiven Details der DMU 65 monoBLOCK®
deutlich, was beispielsweise in Verbindung mit den schnellen Rundachsen
des Schwenk-Rundtisches ein ansehnliches Plus an Dynamik gebracht hat,
während unter anderem breite 45er-Rollenführungen für ein Höchstmaß an
Stabilität im Prozess sorgen. Außerdem überzeugt die DMU 65 monoBLOCK® mit 3-Punkt-Auflage für kürzeste Inbetriebnahmezeiten. Und sie ist mit zirka 7,5 m2 Aufstellfläche die kompakteste Maschine in ihrer Klasse.
Trotz der geringen Stellfläche bietet die DMU 65 monoBLOCK®
einen extrem großen Arbeitsraum. So lässt sich mit Achswegen von 650 x
650 x 560 mm (in X, Y und Z) in der 5-Achs-Ausführung der komplette
Bereich des Rundtisches überfahren, so dass die Werkstücke in einem Zug
bearbeitet werden können. Ein entscheidendes Attribut für höchste
Genauigkeit und Oberflächengüte. Ebenfalls bemerkenswert: selbst
übergroße Werkstücke bis 840 mm Durchmesser und mit einem Gewicht bis
1.000 kg finden auf dem Schwenk-Rundtisch der neuen DMU 65 monoBLOCK® Platz.
Optimale Zugänglichkeit mit uneingeschränkter Kranbeladung von oben bis über die Tischmitte
Zugang zum Arbeitsraum findet der Bediener der DMU 65 monoBLOCK®
durch eine 1.430 mm breite Türöffnung, wobei die Tischhöhe von 800 mm
ein rückenschonendes Arbeiten verspricht. Ein weiterer Vorteil in
Anbetracht der möglichen Werkstückdimensionen und hohen
Werkstückgewichte ist die uneingeschränkte Kranbeladung von oben im
Standard möglich.
Werkzeug-Bestückung leicht gemacht
An
die einfache und komfortable Bedienung und Beladung des
Werkzeugmagazins mit seinen 30, 60 oder 90 Plätzen wurde ebenfalls
gedacht. Da sich die Beladestation im vorderen Bereich der Maschine
befindet, kann der Bediener jederzeit im normalen Arbeitsumfeld agieren.
Dazu kann das Steuerungspanel während des Rüstens unmittelbar zur
WZ-Beladestation geschwenkt werden. Dabei reduziert der schnelle
Schwertwechsler die Span-zuSpan-Zeit auf überzeugende 4,9 Sekunden.
Perfektion bis ins Detail
Weitere interessante Ausstattungs-details der DMU 65 monoBLOCK®
sind die steilen Schrägen des Arbeitsraums für ungehinderten Spänefall
und die Edelstahlauskleidung des Arbeitsraumes mit hohem Langzeitwert,
während ein breiter, zentral angeordneter Späneförderer für eine
schnelle und prozesssichere Späne-entsorgung nach hinten aus der
Maschine sorgt. Und als besonderes Extra bietet die Neuentwicklung von
DECKEL MAHO Pfronten erstmals eine Spindel-Auslastungs- und
Schwingungsanzeige zur ständigen Zustandskontrolle. Vergleichbar mit
einem elektronischen Drehzahlmesser im Automobil, wird hier mit einem
dynamischen Farbverlauf von grün bis rot für den Bediener der aktuelle
Status der Prozessstabilität auf einen Blick erkennbar.
Ganzheitlicher Baukasten für ein Maximum an Möglichkeiten
Neben den konstruktiven Details überzeugt die DMU 65 monoBLOCK®
durch einen modularen Baukasten mit hoher Optionenvielfalt. Dazu zählen
unter anderem modulare Ausrüstungskonfigurationen für die
Motorspindeln. So hält der umfangreiche Spindelbaukasten ausgehend von
der Standardausführung mit 10.000 min-1 Spindeldrehzahl (bei 82 Nm Drehmoment) weitere applikationsorientierte Optionen mit 14.000 min-1 (100 Nm), 18.000 min-1 (119 Nm), 24.000 min-1(100 Nm) sowie eine starke Spindel mit 10.000 min-1 und 200 Nm Drehmoment bereit.
Entsprechend
der jeweiligen Fokussierung auf Allgemein-, 5-Achs- oder
HSC-Bearbeitung sind zudem die verfügbaren Tischvarianten ausgelegt
worden. Neben dem großen Starrtisch der 3-Achs-Standardausführung mit
einer Aufspannfläche von 1.000 x 650 mm für Werkstücke bis 1.800 kg
gehören darüber hinaus zwei Schwenk-Rundtische für Werkstückgewichte bis
1.000 kg mit 650 mm Durchmesser und einem Schwenkbereich von +/- 120°
zum Portfolio. Dabei ist eine Variante mit drehmomentstarken
Getriebemotoren ausgestattet, während die andere Version mit dynamischen
(wassergekühlten) Torquemotoren agiert, die die beiden Rundachsen auf
bis zu 100 min-1 beschleunigen.
Ergänzt wird der Universal-Baukasten der DMU 65 monoBLOCK®
durch ein spezielles Produktionspaket inklusive innerer
Kühlmittelzufuhr bis zu 40 bar und einem platzsparendem Späneförderer
zur Maschinenrückseite, der eine flächen-optimierte Aufstellung der
Maschine im Produktionsbetrieb ermöglicht. Abgerundet wird das
Standard-Ausstattungspaket schließlich durch die DMG ERGOline® Control mit 19“-Screen und Hightech-3D-Steuerungen wahlweise Siemens (Sinumerik 840D solutionline) oder Heidenhain (iTNC 530).
Technologieintegration erweitert Anwendungsspektrum
Die Weltpremiere der neuen DMU 65 monoBLOCK®
ist gleichfalls der Startschuss für DECKEL MAHO, den Flexibitätsgrad
im Bereich der 5-Achs-Bearbeitung ansehnlich auszuweiten. Das meint zum
einen die Integration der Dreh-Frästechnik. Zum anderen wird es optional
möglich sein, mit ULTRASONIC die ultraschallgestützte Zerspanung
hartspröder Materialien zu realisieren sowie mit LASERTEC Shape ein
exzellentes Werkzeug zum Fräsen und Lasern auf einer Maschine zu
inte-grieren. Alle Erweiterungen sollen bereits zur Hausausstellung vom
1. bis 5. Februar 2011 in Pfronten verfügbar sein, wo zudem mit der DMU
85 monoBLOCK® die größere Schwester der DMU 65 monoBLOCK® ihre Weltpremiere feiern wird.
Highlights: DMU 65 monoBLOCK®
- Kompakte Bauweise im monoBLOCK®-Design mit 3-Punkt-Auflage für höchste Stabilität und geringen Platzbedarf
- Höchste Dynamik und Geschwindigkeit mit bis zu 6 m/s2 und bis 40 m/min in den Linearachsen
- New Design mit platzsparender, ergonomischer Rundtüre für optimale Zugänglichkeit
- Uneingeschränkte Kranbeladung von oben
- Bester Spänefall durch steile Schrägen
- Hoher Langzeitwert durch Edelstahlauskleidung des Arbeitsraumes
- Großer Tisch der 3-Achs-Version mit 1.000 x 650 mm Aufspannfläche
- Schwenk-Rundtisch der 5-Achs-Maschine für Werkstücke bis 1.000 kg
- Torqueantriebe für höchste Dynamik in den Rundachsen (100 min-1 in A / C)
- 840 mm maximaler Werkstückdurchmesser im 5-Achs-Bereich
- Modularer Spindelbaukasten bis 24.000 min-1 und bis 200 Nm Drehmoment
- Flexible Werkzeugkonzepte für 30, 60 und 90 Tools
- Schneller Schwertwechsler für kurze Span-zu-Span-Zeiten von 4,9 Sekunden
- Produktionspaket mit IKZ und flächenoptimiertem Späneförderer nach hinten
- DMG ERGOline® Control mit 19"-Bildschirm und 3D-Software
- CNC-Steuerungen: Siemens 840D solutionline, Heidenhain iTNC 530
- Intelligente Ausbaustufen für Fräs-Drehen, ULTRASONIC und zum Oberflächenstrukturieren LASERTEC Shape mit Faserlaser (ab 2011)
|
|
